实体之间的联系

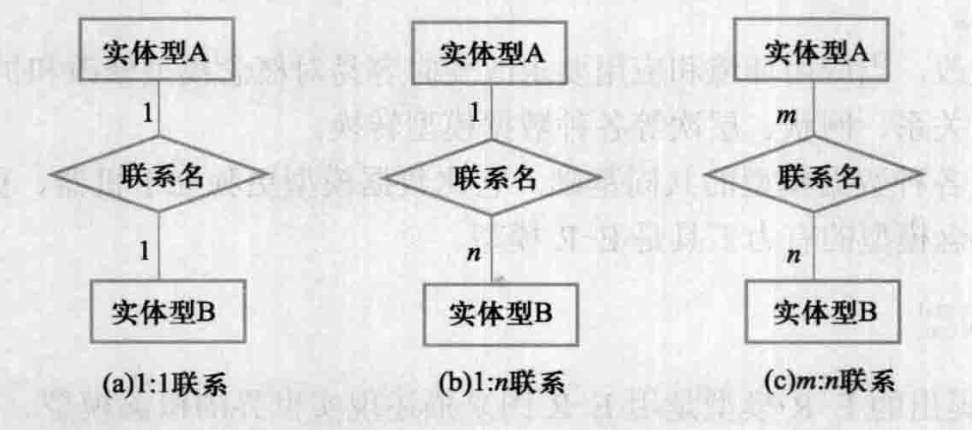

(1) 两个实体型之间的联系 ### 一对一联系（1:1) 如果对于实体集乂中的每一个实体，实体集S中至多有一个（也可以没有）实体与之 联系，反之亦然，则称实体集与实体集S具有一对一联系，记为1:1。 例如，学校里一个班级只有一个正班长，而一个班长只在一个班中任职，则班级与班长之间具有一对一联系。

### 一对多联系（1:n) 如果对于实体集A中的每一个实体，实体集B中有n个实体（n>=0)与之联系，反之， 对于实体集B中的每一个实体，实体集A中至多只有一个实体与之联系，则称实体集A与 实体集B有一对多联系，记为1:n。 例如，一个班级中有若干名学生，而每个学生只在一个班级中学习，则班级与学生之间具有一对多联系。 ### 多对多联系（m:n) 如果对于实体集A中的每一个实体，实体集B中有n个实体（n>=0)与之联系，反之，对于实体集S中的每一个实体，实体集中也有m个实体（m>=0)与之联系，则称实体集A与实体集B具有多对多联系，记为m:n. 例如，一门课程同时有若干个学生选修，而一个学生可以同时选修多门课程，则课程 与学生之间具有多对多联系。 ## (2) 两个以上的实体型之间的联系 一般地，两个以上的实体型之间也存在着一对一、一对多和多对多联系。 例如，对于课程、教师与参考书三个实体型，如果一门课程可以有若干个教师讲授， 使用若干本参考书，而每一个教师只讲授一门课程，每一本参考书只供一门课程使用，则 课程与教师、参考书之间的联系是一对多的. 又如，有三个实体型：供应商、项目、零件，一个供应商可以供给多个项目多种零件, 而每个项目可以使用多个供应商供应的零件，每种零件可由不同供应商供给，由此看出供 应商、项目、零件三者之间是多对多的联系， ## (3) 单个实体型内的联系 同一个实体集内的各实体之间也可以存在一对一、一对多和多对多的联系。

例如，职工实体型内部具有领导与被领导的联系，即某一职工（干部）“领导”若干名职工，而一个职工仅被另外一个职工直接领导，因此这是一对多的联系. # E-R图

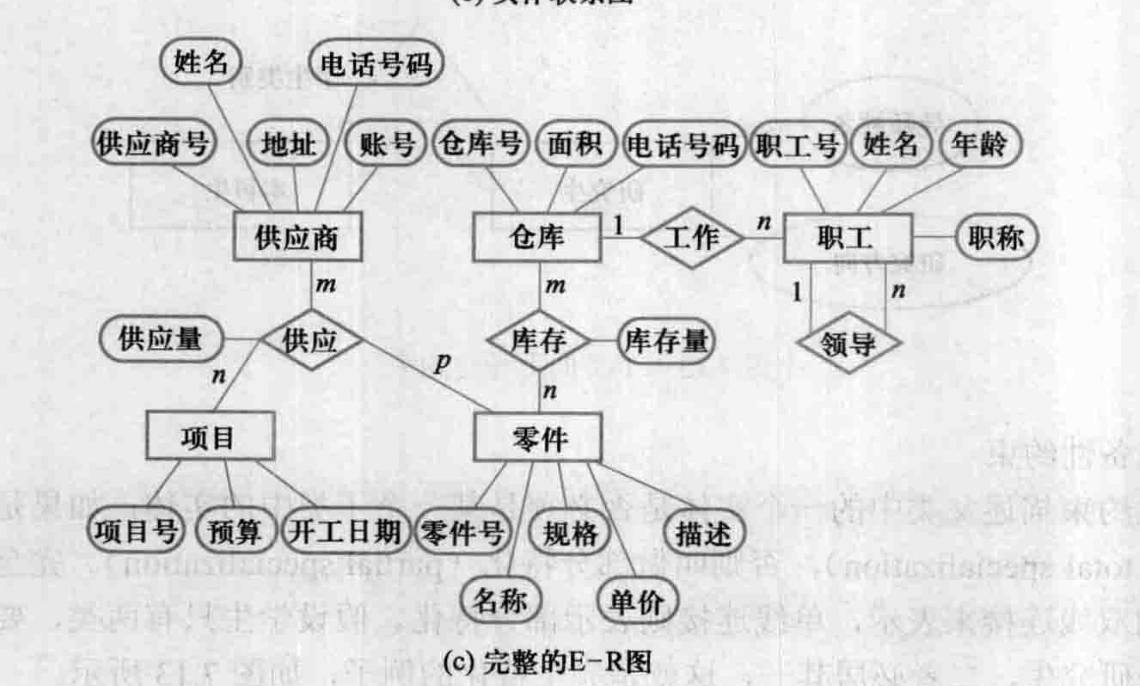

E-R图提供了表示实体型、属性和联系的方法。 1. 实体型用矩形表示，矩形框内写明实体名。 2. 属性用椭圆形表示，并用无向边将其与相应的实体型连接起来。 3. 联系用菱形表示，菱形框内写明联系名，并用无向边分别与有关实体型连接起来，同时在无向边旁标上联系的类型（1:1、1:n或m:n)。 需要注意的是，如果一个联系具有属性，则这些属性也要用无向边与该联系连接起来。

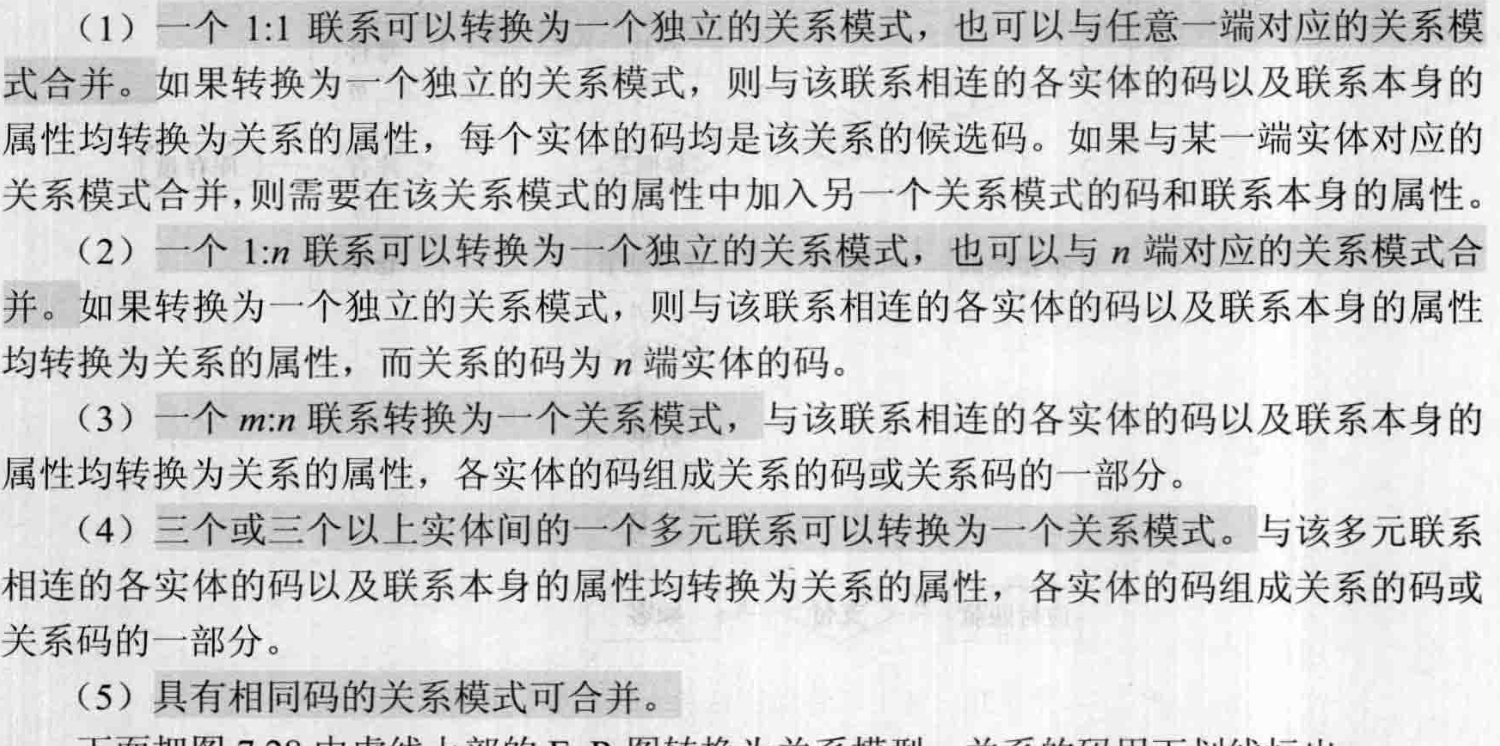

E-R图向关系模型的转换
