名词解释

公有IP地址：也叫全局地址，是指合法的IP地址，它是由NIC（网络信息中心）或者ISP(网络服务提供商)分配的地址，对外代表一个或多个内部局部地址，是全球统一的可寻址的地址。

私有IP地址：也叫内部地址，属于非注册地址，专门为组织机构内部使用。因特网分配编号委员会（IANA）保留了3块IP地址做为私有IP地址：

10.0.0.0 ——— 10.255.255.255

172.16.0.0——— 172.16.255.255

192.168.0.0———192.168.255.255

地址池：地址池是有一些外部地址（全球唯一的IP地址）组合而成，我们称这样的一个地址集合为地址池。在内部网络的数据包通过地址转换到达外部网络时，将会在地址池中选择某个IP地址作为数据包的源IP地址，这样可以有效的利用用户的外部地址，提高访问外部网络的能力。

关于NAT

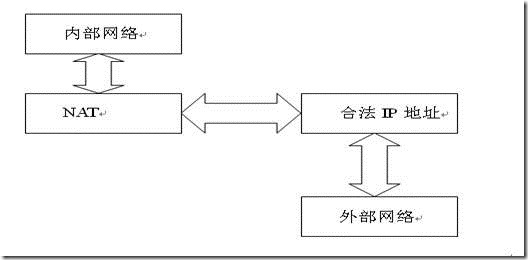

NAT英文全称是“Network Address Translation”，中文意思是“网络地址转换”，它是一个IETF(Internet Engineering Task Force, Internet工程任务组)标准，允许一个整体机构以一个公用IP（Internet Protocol）地址出现在Internet上。顾名思义，它是一种把内部私有网络地址（IP地址）翻译成合法网络IP地址的技术，如下图所示。因此我们可以认为，NAT在一定程度上，能够有效的解决公网地址不足的问题。

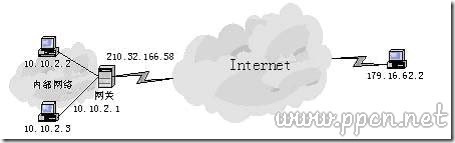

简单地说，NAT就是在局域网内部网络中使用内部地址，而当内部节点要与外部网络进行通讯时，就在网关（可以理解为出口，打个比方就像院子的门一样）处，将内部地址替换成公用地址，从而在外部公网（internet）上正常使用，NAT可以使多台计算机共享Internet连接，这一功能很好地解决了公共 IP地址紧缺的问题。通过这种方法，可以只申请一个合法IP地址，就把整个局域网中的计算机接入Internet中。这时，NAT屏蔽了内部网络，所有内部网计算机对于公共网络来说是不可见的，而内部网计算机用户通常不会意识到NAT的存在。如下图所示。这里提到的内部地址，是指在内部网络中分配给节点的私有IP地址，这个地址只能在内部网络中使用，不能被路由转发。

NAT 功能通常被集成到路由器、防火墙、ISDN路由器或者单独的NAT设备中。比如Cisco路由器中已经加入这一功能，网络管理员只需在路由器的IOS中设置NAT功能，就可以实现对内部网络的屏蔽。再比如防火墙将WEB Server的内部地址192.168.1.1映射为外部地址202.96.23.11，外部访问202.96.23.11地址实际上就是访问访问 192.168.1.1。此外，对于资金有限的小型企业来说，现在通过软件也可以实现这一功能。Windows 98 SE、Windows 2000 都包含了这一功能。

分类

NAT有三种类型：静态NAT(Static NAT)、动态地址NAT(Pooled NAT)、网络地址端口转换NAPT（Port-Level NAT）。

静态NAT

通过手动设置，使 Internet 客户进行的通信能够映射到某个特定的私有网络地址和端口。如果想让连接在 Internet 上的计算机能够使用某个私有网络上的服务器（如网站服务器）以及应用程序（如游戏），那么静态映射是必需的。静态映射不会从 NAT 转换表中删除。

如果在 NAT 转换表中存在某个映射，那么 NAT 只是单向地从 Internet 向私有网络传送数据。这样，NAT 就为连接到私有网络部分的计算机提供了某种程度的保护。但是，如果考虑到 Internet 的安全性，NAT 就要配合全功能的防火墙一起使用。

在静态NAT方式中，内部的IP地址与公有IP地址是一种一一对应的映射关系，所以，采用这种方式的前提是，机构能够申请到足够多的全局IP地址。

动态NAT

动态地址NAT只是转换IP地址，它为每一个内部的IP地址分配一个临时的外部IP地址，主要应用于拨号，对于频繁的远程联接也可以采用动态NAT。当远程用户联接上之后，动态地址NAT就会分配给他一个IP地址，用户断开时，这个IP地址就会被释放而留待以后使用。

动态NAT方式适合于当机构申请到的全局IP地址较少，而内部网络主机较多的情况。内网主机IP与全局IP地址是多对一的关系。当数据包进出内网时，具有NAT功能的设备对IP数据包的处理与静态NAT的一样，只是NAT table表中的记录是动态的，若内网主机在一定时间内没有和外部网络通信，有关它的IP地址映射关系将会被删除，并且会把该全局IP地址分配给新的IP数据包使用，形成新的NAT table映射记录。

网络地址端口转换NAPT

网络地址端口转换NAPT（Network Address Port Translation）则是把内部地址映射到外部网络的一个IP地址的不同端口上。它可以将中小型的网络隐藏在一个合法的IP地址后面。NAPT与动态地址NAT不同，它将内部连接映射到外部网络中的一个单独的IP地址上，同时在该地址上加上一个由NAT设备选定的端口号。

NAPT是使用最普遍的一种转换方式，它又包含两种转换方式：SNAT和DNAT。

源NAT（Source NAT，SNAT）：修改数据包的源地址。源NAT改变第一个数据包的来源地址，它永远会在数据包发送到网络之前完成，数据包伪装就是一具SNAT的例子。
目的NAT（Destination NAT，DNAT）：修改数据包的目的地址。Destination NAT刚好与SNAT相反，它是改变第一个数据包的目的地地址，如平衡负载、端口转发和透明代理就是属于DNAT。

应用

NAT主要可以实现以下几个功能：数据包伪装、平衡负载、端口转发和透明代理。

数据包伪装: 可以将内网数据包中的地址信息更改成统一的对外地址信息，不让内网主机直接暴露在因特网上，保证内网主机的安全。同时，该功能也常用来实现共享上网。
端口转发: 当内网主机对外提供服务时，由于使用的是内部私有IP地址，外网无法直接访问。因此，需要在网关上进行端口转发，将特定服务的数据包转发给内网主机。
负载平衡: 目的地址转换NAT可以重定向一些服务器的连接到其他随机选定的服务器。
失效终结: 目的地址转换NAT可以用来提供高可靠性的服务。如果一个系统有一台通过路由器访问的关键服务器，一旦路由器检测到该服务器宕机，它可以使用目的地址转换NAT透明的把连接转移到一个备份服务器上。
透明代理: NAT可以把连接到因特网的HTTP连接重定向到一个指定的HTTP代理服务器以缓存数据和过滤请求。一些因特网服务提供商就使用这种技术来减少带宽的使用而不用让他们的客户配置他们的浏览器支持代理连接。

原理

地址转换

NAT的基本工作原理是，当私有网主机和公共网主机通信的IP包经过NAT网关时，将IP包中的源IP或目的IP在私有IP和NAT的公共IP之间进行转换。

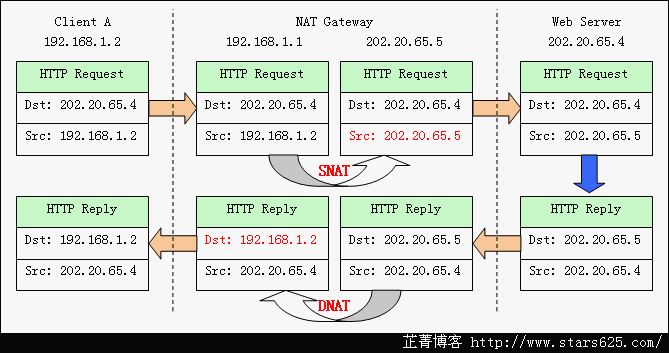

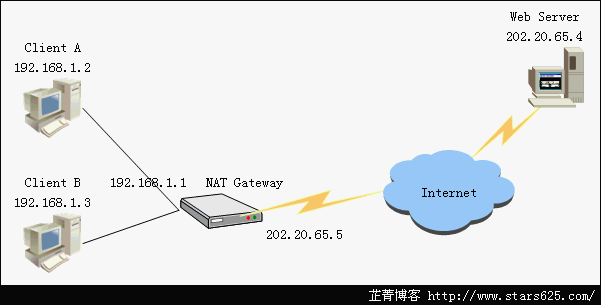

如下图所示，NAT网关有2个网络端口，其中公共网络端口的IP地址是统一分配的公共 IP，为202.20.65.5；私有网络端口的IP地址是保留地址，为192.168.1.1。私有网中的主机192.168.1.2向公共网中的主机202.20.65.4发送了1个IP包(Dst=202.20.65.4,Src=192.168.1.2)。

Gateway会将IP包的源IP转换为NAT Gateway的公共IP并转发到公共网，此时IP包（Dst=202.20.65.4，Src=202.20.65.5）中已经不含任何私有网IP的信息。由于IP包的源IP已经被转换成NAT Gateway的公共IP，Web Server发出的响应IP包（Dst= 202.20.65.5,Src=202.20.65.4）将被发送到NAT Gateway。

这时，NAT Gateway会将IP包的目的IP转换成私有网中主机的IP，然后将IP包（Des=192.168.1.2，Src=202.20.65.4）转发到私有网。对于通信双方而言，这种地址的转换过程是完全透明的。转换示意图如下。

如果内网主机发出的请求包未经过NAT，那么当Web Server收到请求包，回复的响应包中的目的地址就是私有网络IP地址，在Internet上无法正确送达，导致连接失败。

连接跟踪

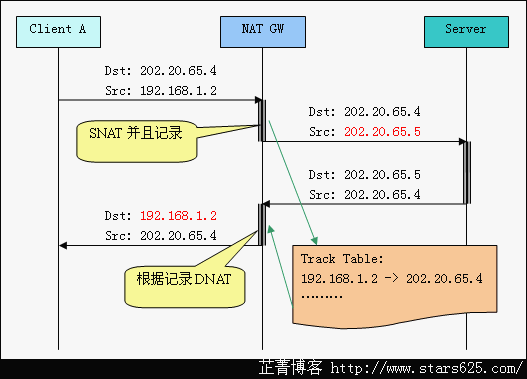

在上述过程中，NAT Gateway在收到响应包后，就需要判断将数据包转发给谁。此时如果子网内仅有少量客户机，可以用静态NAT手工指定；但如果内网有多台客户机，并且各自访问不同网站，这时候就需要连接跟踪（connection track）。如下图所示：

在NAT Gateway收到客户机发来的请求包后，做源地址转换，并且将该连接记录保存下来，当NAT Gateway收到服务器来的响应包后，查找Track Table，确定转发目标，做目的地址转换，转发给客户机。

端口转换

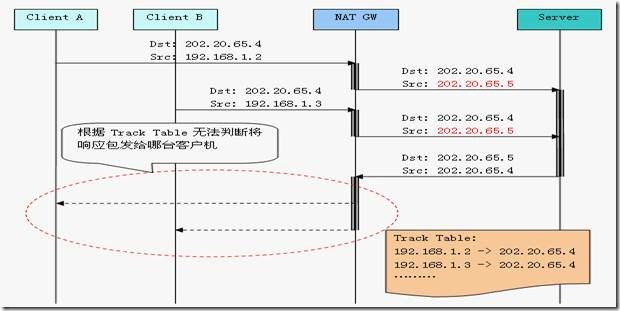

以上述客户机访问服务器为例，当仅有一台客户机访问服务器时，NAT Gateway只须更改数据包的源IP或目的IP即可正常通讯。但是如果Client A和Client B同时访问Web Server，那么当NAT Gateway收到响应包的时候，就无法判断将数据包转发给哪台客户机，如下图所示。

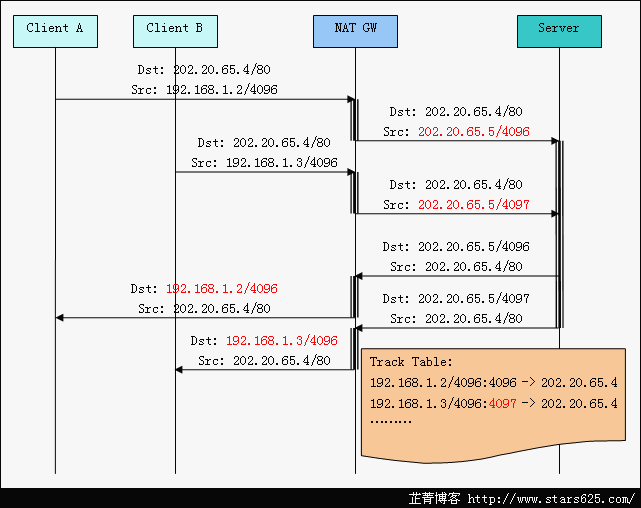

此时，NAT Gateway会在Connection Track中加入端口信息加以区分。如果两客户机访问同一服务器的源端口不同，那么在Track Table里加入端口信息即可区分，如果源端口正好相同，那么在实行SNAT和DNAT的同时对源端口也要做相应的转换，如下图所示。

Linux下NAT实现

netfilter/iptables模块

netfilter/iptables（IP信息包过滤系统）是一种功能强大的工具，根据数据包过滤规则，对经过的网络数据包进行丢弃、改造、转发等处理。

netfilter组件也称为内核空间（kernelspace），是内核的一部分，由一些数据包过滤表组成，这些表包含内核用来控制信息包过滤处理的规则集。

iptables组件是一种工具，也称为用户空间（userspace），它主要用来向用户提供添加、修改、删除内核中数据过滤表的接口。

基于netfilter/iptables的NAT

netfilter/iptables中的数据包过滤表有三种：filter、nat和mangle。

filter 表用于一般的信息包过滤，它包含 INPUT 、 OUTPUT 和 FORWARD 链。

nat 表用于要转发的信息包，它包含 PREROUTING 、 OUTPUT 和 POSTROUTING 链。

如果信息包及其头内进行了任何更改，则使用 mangle 表。该表包含一些规则来标记用于高级路由的信息包，该表包含 PREROUTING 和 OUTPUT 链。

filter 表用来过滤数据包，我们可以在任何时候匹配包并过滤它们。Mangle不经常使用还在开发当中。我们下面主要介绍Nat表来实现NAT功能。

用户使用iptables命令在用户空间设置NAT规则。通过使用用户空间iptables命令，可以构建用户自己的定制NAT规则。所有规则存储在内核空间的nat表中。根据规则所处理的信息包类型，将规则分组在链中。要做SNAT的信息包被添加到POSTROUTING链中。要做DNAT的信息包被添加到PREROUTING链中。直接从本地出站的信息包的规则被添加到OUTPUT 链中。

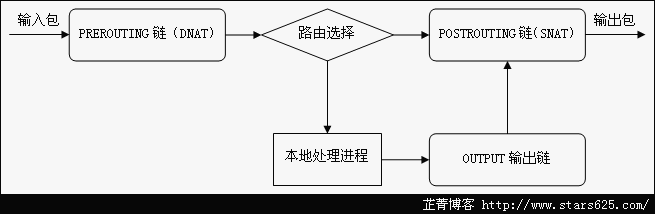

内核空间接管NAT工作.做过NAT操作的数据包的地址就被改变了，当然这种改变是根据我们的规则进行的。属于一个流的包只会经过这个表一次。如果第一个包被允许做NAT或 Masqueraded，那么余下的包都会自动地被做相同的操作。也就是说，余下的包不会再通过这个表，一个一个的被NAT，而是自动地完成。这就是我们为什么不应该在这个表中做任何过滤的主要原因。PREROUTING 链的作用是在包刚刚到达防火墙时改变它的目的地址，如果需要的话。OUTPUT链改变本地产生的包的目的地址。下图是数据包穿越整个netfilter/iptables的流程图。
NAT工作步骤

DNAT：若包是被送往PREROUTING链的，并且匹配了规则，则执行DNAT或REDIRECT目标。为了使数据包得到正确路由，必须在路由之前进行DNAT。

路由：内核检查信息包的头信息，尤其是信息包的目的地。

处理本地进程产生的包：对nat表OUTPUT链中的规则实施规则检查，对匹配的包执行目标动作。

SNAT：若包是被送往POSTROUTING链的，并且匹配了规则，则执行SNAT或MASQUERADE目标。系统在决定了数据包的路由之后才执行该链中的规则。
